階梯式聯軸器DKWE-C145介紹
階梯式聯軸器是一種特殊的撓性聯軸器設計,其核心特征在于采用階梯狀結構以實現連接、補償與傳動功能。這類聯軸器通常屬于有彈性元件的撓性聯軸器,兼具補償兩軸相對偏移、緩沖減振及傳遞扭矩的能力。?
常用型號規格:
漢工 DKWE-C145L190-38K10-38K10

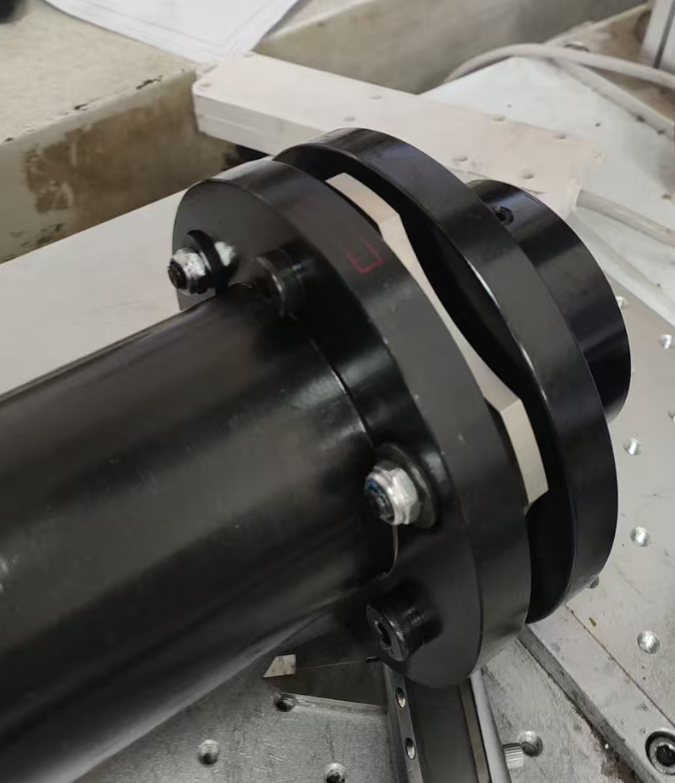

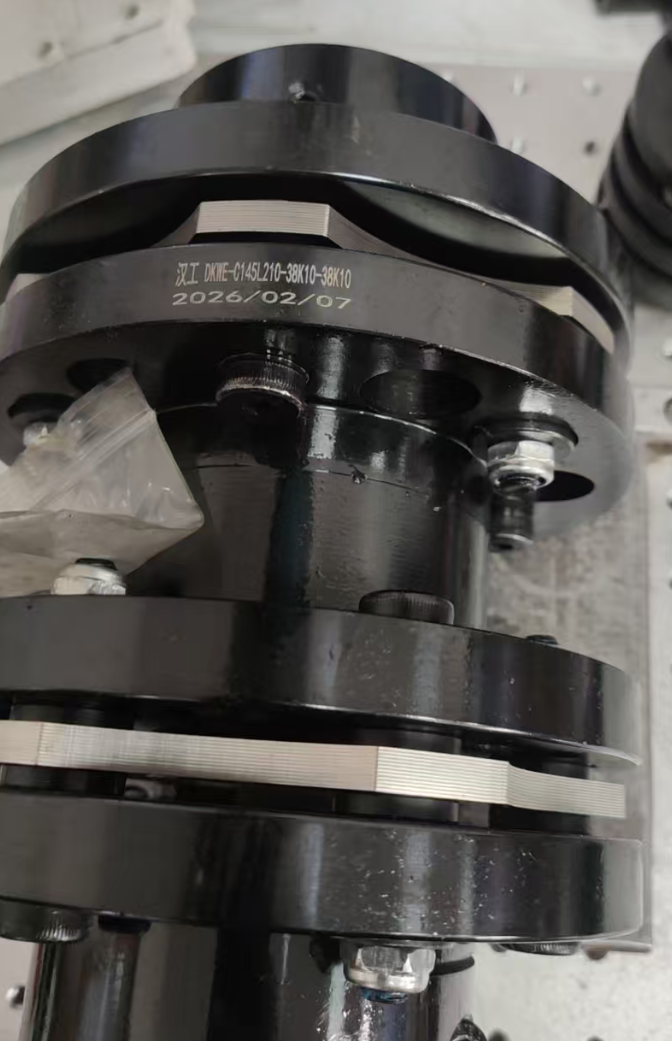

漢工 DKWE-C145L210-38K10-38K10
漢工 DKWE-C145L300-38K10-38K10

根據具體結構和工作原理,階梯式聯軸器主要可分為兩類:
(1)膜片階梯式聯軸器?,這是一種更為常見且性能先進的階梯式聯軸器,屬于具有金屬彈性元件的撓性聯軸器。其核心是利用多層金屬膜片(彈性體)的彈性變形來補償兩軸的相對偏移,并吸收振動。?
(2)結構與材料?:主體通常采用45鋼等材料制造,具有較高強度;彈性體則常用SUS304不銹鋼等金屬材料制成膜片組。?
(3)表面可能進行四氧化三鐵保護膜等處理以增強耐腐蝕性。?
(4)性能特點?:具有零回轉間隙,適用于頻繁正反轉的場合。?同時具備良好的耐磨性、耐腐蝕性、耐油性和電氣絕緣性。?相較于非金屬彈性元件聯軸器,金屬膜片設計使其承載能力更高,但減振、緩沖功能相對較弱。?
(5)技術參數?:關鍵參數包括額定扭矩、最大扭矩、最高轉速、靜態扭轉剛度、慣性力矩以及容許的徑向、角向和軸向安裝偏差。?
例如,某型號45鋼雙膜片階梯式聯軸器的容許徑向偏差為0.04mm至0.06mm,角向偏差為1.5°至2°,軸向偏差為0.6mm至1.0mm。?
(6)連接方式?:通常通過鍵槽與頂絲配合實現與軸的連接,軸孔直徑與鍵槽尺寸有系列化標準可供選擇。?
?選型與應用考慮
(1)階梯式聯軸器的選型需綜合考慮傳動系統的具體要求:
?補償能力?:需評估所連接兩軸可能存在的徑向、軸向、角向相對偏移量,選擇補償能力匹配的型號。?
膜片階梯式聯軸器通過彈性變形補償偏移,適用于偏移量不大的精密傳動場合。
?載荷特性?:需根據傳遞的公稱轉矩、最大扭矩以及轉速范圍選擇相應規格。?
金屬膜片聯軸器更適合傳遞較大轉矩的場合。
(1)?環境因素?:應考慮工作環境的腐蝕性、油污、電氣絕緣要求等,選擇具有相應耐受性的材料和表面處理。?
?(2)動態性能?:對于需要高動態響應、低反向間隙的應用(如伺服電機驅動),零回轉間隙的膜片階梯式聯軸器是常見選擇。?
綜上所述,階梯式聯軸器通過其獨特的階梯結構或金屬膜片彈性元件設計,在機械傳動系統中提供了可靠的連接、偏移補償與動力傳遞解決方案,廣泛應用于要求精密傳動、高扭矩或特殊環境耐受性的工業領域。?
