hiwin上銀直線導軌的載荷介紹
(1) 基本靜額定負荷 (C0) 的定義
直線導軌在靜止或運動中若承受過大的負荷，或受有很大衝擊負荷時，會導致珠道接觸面和鋼珠產生局部的永久變形；當永久變形量超過某一限度，將妨礙線性滑軌運動的平穩性。基本靜額定負荷便是容許這個永久變形量的極限負荷。
依照定義：負荷的方向和大小不變的狀態下，在受到最大應力接觸面處，鋼珠與珠道表面的總永久變形量恰為鋼珠直徑萬分之一時的靜止負荷。
基本靜額定負荷的數值詳列于各規格尺寸表中；使用者可參照表格選用適合的線性滑軌，但必需注意的是被選用的線性滑軌在運行中所受的最大靜負荷不可超過其基本靜額定負荷。
(2) 容許靜力矩 (M0) 的定義

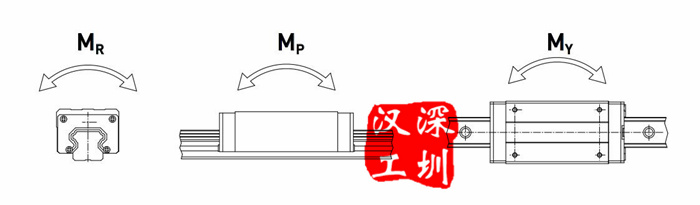

當滑塊中受到最大應力的鋼珠達到上述定義之靜額定負荷時，此時滑塊所承載之力矩稱為靜額定力矩。在線性滑軌運動中是以MR、MP、MY這三個方向來定義：
(3) 靜安全系數
當直線導軌使用在慢速運動或作動頻率不高的狀況下，需考慮靜安全系數。根據不同的使用狀況，計算靜負荷必須考慮不同的安全系數，尤其是當滑軌受有衝擊性負荷時，需要取用較大的安全系數。
1-3-2 基本動額定負荷
(1) 基本動額定負荷(C)的定義
基本動額定負荷用于線性滑軌承受負荷并做滾動運動時的壽命計算。其定義是在負荷的方向和大小不變的狀態之下，線性滑軌的額定壽命為50km時(滾柱式線性滑軌為100km)的最大負荷，此值詳列于各規格尺寸表中，使用者可藉由此值預先估算出選用之線性滑軌的額定壽命。
