直線導軌負載、結構等指標介紹-絲桿導軌吧

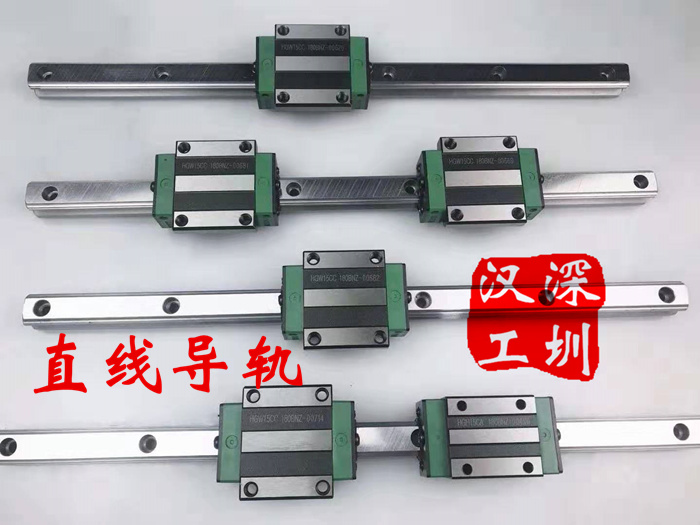

直線導軌結構：按照滾珠在導軌和滑塊之間的接觸牙型對直線導軌副進行分類,主要有歌德式牙型和圓弧式牙型。歌德式也稱作兩列式,圓弧式也稱作四列式。由于圓弧式牙型其接觸角（垂直于回轉軸線的直線與滾珠中心和溝槽接觸點連線的夾角）在傳動中易變動產生間隙與側向力變動。而歌德式牙型其接觸角能保持不變,剛性也比較穩定。一般而言直線導軌的常用結構以哥德式居多。
直線導軌的主要性能指標：直線導軌副的選用必須根據使用條件、負載能力和預期壽命選用。額定壽命：所謂額定壽命是指一批相同的產品,在相同的條件及額定負荷下,有90%未曾發生表面剝離現象而達到的運行距離。直線導軌副使用鋼珠作為滾動體的額定壽命,在基本動額定負荷下為50km。
基本動額定負荷（C）: 所謂基本動額定負荷是指一批相同規格的直線導軌副,在負荷方向和大小均等的狀態下,經過運行50km后,90%的直線導軌其滾道表面不產生疲勞損壞（剝離或點蝕）時的最高負荷。基本靜額定負荷(Co): 所謂基本靜額定負荷是指在負荷方向和大小均等的狀態下,在受到最大應力的接觸面處,鋼珠與滾道表面的總永久變形量恰為鋼珠直徑萬分之一時的靜負荷。
直線導軌的精度：由于在機械加工方面的精度要求愈來愈高,使得對加工機械上的重要零組件直線導軌的精度等級劃分也越來越細。精度等級：一般直線導軌副的精度分為普通級、高級、精密級、超精密級和超高精密級五種。主要檢測指標一般有三個,一是滑塊C面對滑軌A面的平行度,二是滑塊D面對滑軌B面的平行度,三是行走平行度,所謂行走平行度是指將直線導軌固定在基準座平面上,使滑塊沿行程行走時,導軌與滑塊基準面之間的平行度誤差。搭配不同的精度等級對應滑軌的行走平行度誤差。
以上概念可以參閱手冊內有詳細的介紹。
